光伏(PV)組件是用于在其生命周期內(nèi)連續(xù)戶外暴露的電氣設(shè)備。在一些特殊的地理?xiàng)l件下，如：鹽堿地、沿海等地，強(qiáng)腐蝕性的潮濕大氣，終可能導(dǎo)致光伏組件金屬部件的腐蝕和一些非金屬材料的性能惡化，影響其安全性能及輸出功率。
    以下文件全部或部分被引用，對(duì)于其應(yīng)用是必不可少的。
    1、IEC 60068-2-52, Environmental testing – Part 2-52: Tests – Test Kb: Salt mist, cyclic ( sodium chloride solution)
    2、IEC 61215:2005, Crystalline silicon terrestrial photovoltaic (PV) modules–Design qualification and type approval
    3、IEC 61646:2008, Thin-film terrestrial photovoltaic (PV) modules – Design qualification and type approval
    4、IEC 61730-2:2004, Photovoltaic (PV) module safety qualification – Part 2: Requirements for testing
    5、IEC 62108:2007, Concentrator photovoltaic (CPV) modules and assemblies – Design qualification and type approval
    6、ISO/IEC 17025, General requirements for the competence of testing and calibrationlaboratories

    1、樣品要求

    3塊相同的光伏組件樣品，1塊控制件+2塊測(cè)試件。每次檢測(cè)樣品時(shí)，應(yīng)使用控制件進(jìn)行檢查，以評(píng)估鹽霧試驗(yàn)的效果。
聚光組件需要根據(jù)不同情況選擇樣品，非現(xiàn)場調(diào)節(jié)聚光點(diǎn)的聚光組件需要3塊組件，現(xiàn)場調(diào)節(jié)聚光點(diǎn)的聚光系統(tǒng)需要3個(gè)接收器（如果應(yīng)用，要包含二次光學(xué)部分）+3個(gè)初級(jí)光學(xué)部分，同時(shí)完成測(cè)試序列。
    如果全尺寸的樣品太大，無法放入鹽霧試驗(yàn)箱中，則可專門設(shè)計(jì)和制造較小的具有代表性的樣品。具有代表性的樣品應(yīng)盡可能與全尺寸樣品的工藝相同。事實(shí)上，測(cè)試是在有代表性的樣品上而不是在全尺寸的樣品上進(jìn)行的。樣品信息必須在測(cè)試報(bào)告中注明。
    如果光伏組件有接地裝置，那么接地裝置也是樣品的一部分。

    2、測(cè)試過程

    預(yù)處理
    所有測(cè)試樣品應(yīng)根據(jù)IEC標(biāo)準(zhǔn)中規(guī)定進(jìn)行預(yù)處理。
    IEC61215:＞5kWh/m2
    IEC61646:無要求
    IEC62108:大于5-5.5kWh/m2
    初始測(cè)試
    晶體硅組件
    根據(jù)IEC 61215進(jìn)行測(cè)試:
    a)10.2:功率測(cè)定
    b)10.15:濕漏電流試驗(yàn)
    根據(jù)IEC 61730-2進(jìn)行測(cè)試：
    c) MST 01:外觀檢查
    d) MST 13:接地連續(xù)性試驗(yàn)
    e) MST 16:絕緣耐壓試驗(yàn)
    薄膜組件
    根據(jù)IEC 61646進(jìn)行測(cè)試:
    a)10.2:功率測(cè)定
    b)10.15:濕漏電流試驗(yàn)
    根據(jù)IEC 61730-2進(jìn)行測(cè)試：
    c) MST 01:外觀檢查
    d) MST 13:接地連續(xù)性試驗(yàn)
    e) MST 16:絕緣耐壓試驗(yàn)
    聚光組件（CPV）
    根據(jù)IEC 62108進(jìn)行測(cè)試:
    a)10.1:外觀檢查
    b)10.2:電性能測(cè)試
    c)10.3:接地連續(xù)性試驗(yàn)
    d)10.4:電氣絕緣試驗(yàn)
    e)10.5:濕絕緣試驗(yàn)

    3、鹽霧試驗(yàn)程序

    根據(jù)IEC 60068-2-52中所述的鹽霧試驗(yàn)的一般條件、儀器、鹽溶液的特性、嚴(yán)重程度和其他規(guī)格，適用于所研究的試驗(yàn)樣品。鹽霧試驗(yàn)的嚴(yán)重程度應(yīng)根據(jù)安裝光伏組件的地方普遍存在的大氣條件來選擇。
    嚴(yán)酷度1：組件用于海上，或者海邊。
    嚴(yán)酷度2：不適合光伏組件，因?yàn)闇y(cè)試條件太弱(確實(shí)如此)。適用于經(jīng)常暴露在腐蝕性環(huán)境中的產(chǎn)品，通常由外殼保護(hù))，在應(yīng)用本標(biāo)準(zhǔn)時(shí)應(yīng)避免使用。
    嚴(yán)酷度3-6：組件用于含鹽的干燥氣氛，例如：用鹽作為融冰劑。
    在測(cè)試過程中，光伏組件的表面應(yīng)從鹽霧試驗(yàn)機(jī)的垂直方向傾斜15°至30°。

    4、清洗和恢復(fù)

    在鹽霧測(cè)試后，所有的樣品都要清洗以去除附著的鹽。清洗或干燥時(shí)，洗滌用水的溫度不得超過35度。避免使用布、紗布或任何其他編織材料，不得刮擦。干燥后為避免鹽沉積造成進(jìn)一步損害，應(yīng)盡量縮短恢復(fù)時(shí)間，并進(jìn)行相應(yīng)的試驗(yàn)。

    5、終測(cè)試

    晶體硅組件
    根據(jù)IEC 61215進(jìn)行測(cè)試:
    a)10.2:功率測(cè)定
    b) 10.15:濕漏電流試驗(yàn)
    根據(jù)IEC 61730-2進(jìn)行測(cè)試：
    c) MST 01:外觀檢查
    d) MST 13:接地連續(xù)性試驗(yàn)
    e) MST 16:絕緣耐壓試驗(yàn)
    根據(jù)IEC 61701進(jìn)行測(cè)試：
    f)4.2旁路二極管功能試驗(yàn)
    薄膜組件
    根據(jù)IEC 61646進(jìn)行測(cè)試:
    a)10.6:STC下的性能
    b) 10.15:濕漏電流試驗(yàn)
    c) 10.19:光老化試驗(yàn)
    d）10.6:STC下的性能(光老化后)
    根據(jù)IEC 61730-2進(jìn)行測(cè)試：
    e) MST 01:外觀檢查
    f) MST 13:接地連續(xù)性試驗(yàn)
    g) MST 16:絕緣耐壓試驗(yàn)
    根據(jù)IEC 61701進(jìn)行測(cè)試：
    h)4.2旁路二極管功能試驗(yàn)
    聚光組件（CPV）
    根據(jù)IEC 62108進(jìn)行測(cè)試:
    a)10.1:外觀檢查
    b) 10.2:電性能測(cè)試
    c)10.3:接地連續(xù)性試驗(yàn)
    d)10.4:電氣絕緣試驗(yàn)
    e)10.5:濕絕緣試驗(yàn)
    根據(jù)IEC 61701進(jìn)行測(cè)試：
    f)4.2旁路二極管功能試驗(yàn)

    6、判定標(biāo)準(zhǔn)

    外觀：在鹽霧測(cè)試后，不應(yīng)有IEC 標(biāo)準(zhǔn)中所述的肉眼或視覺缺陷的跡象，包括零部件的機(jī)械損壞或腐蝕，這些損壞或腐蝕將嚴(yán)重影響其預(yù)期壽命。
    電性能衰減：晶體硅組件＜5%
    薄膜組件＞90%的標(biāo)稱功率（光老化后）
    聚光組件（CPV），室外自然光＜7%;太陽能模擬器＜5%
    注意:通過/失敗的標(biāo)準(zhǔn)應(yīng)該考慮實(shí)驗(yàn)室測(cè)量的不確定度。

    絕緣、濕漏電、接地應(yīng)符合IEC 61730-2，IEC 62108中對(duì)這些特定測(cè)試的規(guī)定來完成。旁路二極管功能測(cè)試要求也應(yīng)滿足。

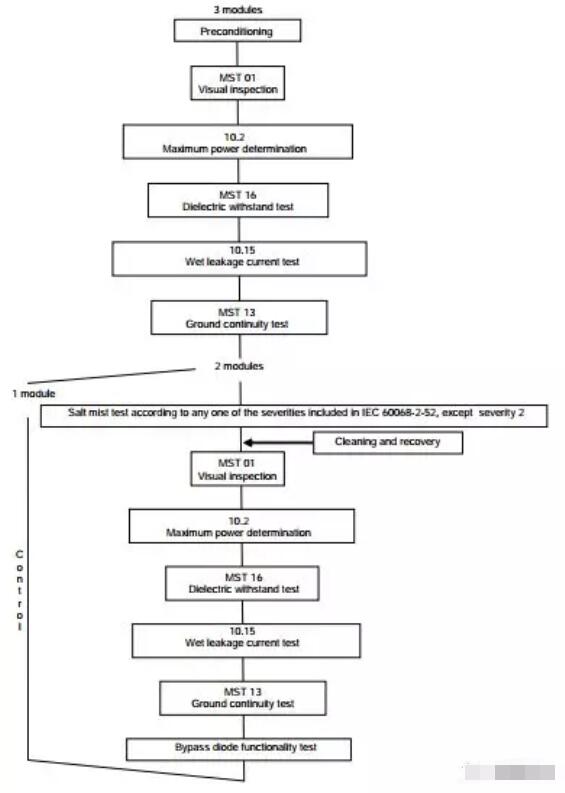

晶體硅組件鹽霧腐蝕試驗(yàn)序列圖

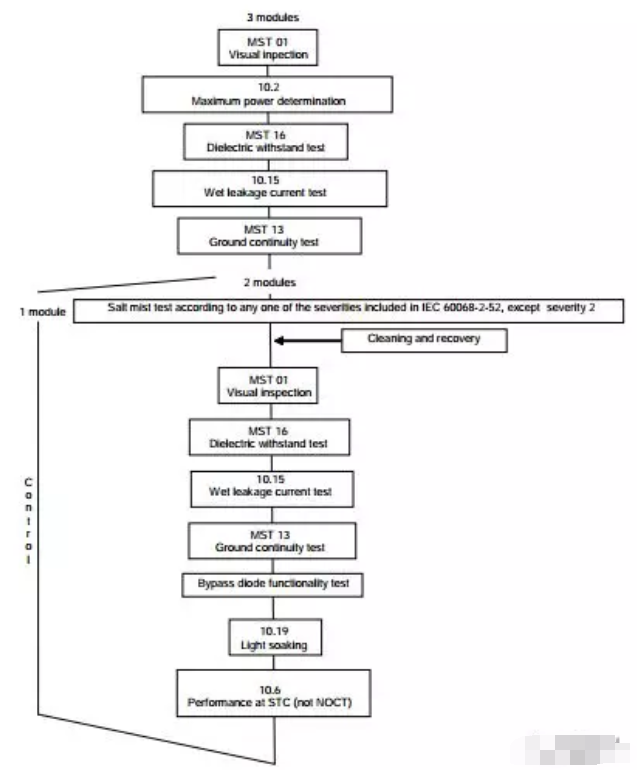

薄膜組件鹽霧腐蝕試驗(yàn)序列圖

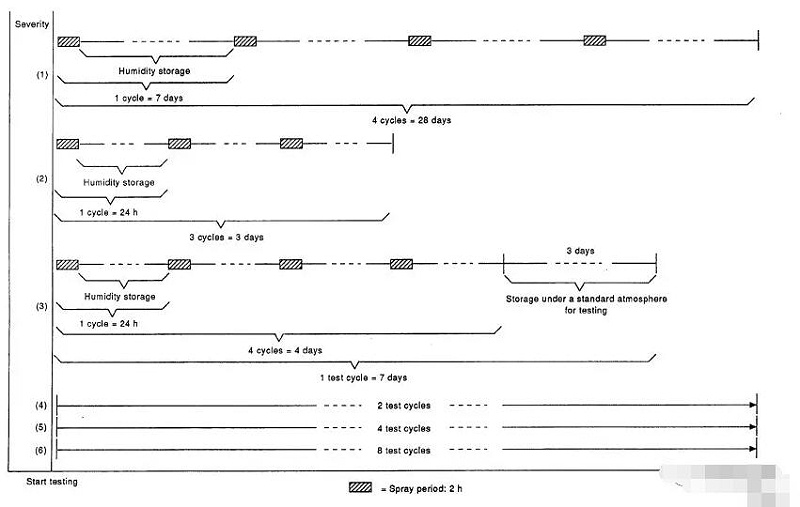

    7、試驗(yàn)周期

    嚴(yán)酷度1：
    （鹽霧2h+高濕度保存194h）*4個(gè)循環(huán)=7天*4個(gè)循環(huán)=28天
    嚴(yán)酷度2：
    （鹽霧2h+高濕度保存22h）*3個(gè)循環(huán)=1天*3個(gè)循環(huán)=3天
    嚴(yán)酷度3:
    （鹽霧2h+高濕度保存22h）*4個(gè)循環(huán)+標(biāo)準(zhǔn)氣氛3天=1天*4個(gè)循環(huán)+3天=7天
    嚴(yán)酷度4：
    嚴(yán)酷度3*2個(gè)周期=14天嚴(yán)酷度3*2個(gè)周期=14天
    嚴(yán)酷度5：
    嚴(yán)酷度3*4個(gè)周期=28天
    嚴(yán)酷度6：

    嚴(yán)酷度3*8個(gè)周期=56天
