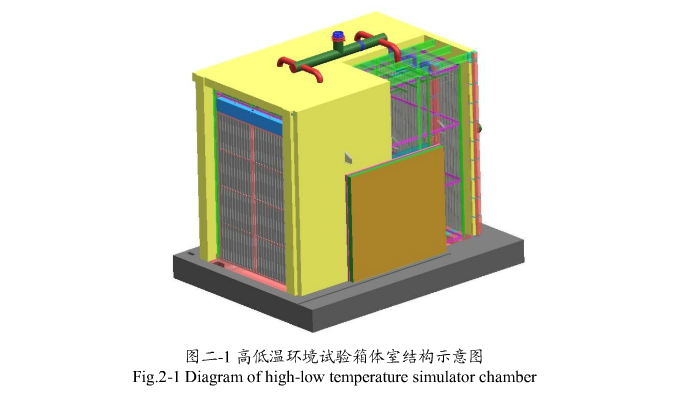

高低溫環境試驗箱體結構如圖2-1所示，試驗箱主體與啟閉門兩部分，其中試驗箱主體建立在預先成型的混凝土地基上；兩個啟閉門中，一個與外界空間連通，另一個與相鄰試驗空間連通，方便后繼試驗擴展使用。

    試驗箱體的底部保溫結構由砌在混凝土地面上的泡沫玻璃磚實現，玻璃磚砌體表面鋪設不銹鋼板來保護砌體結構，防止玻璃磚局部壓潰。試驗箱體主體由內框架、外框架與保溫結構組成。箱體內框架主要采用不銹鋼材質的薄壁方管與薄波紋板焊接而成，兼顧內框架的強度與密封性能。外框架為常規建筑工字鋼結構，試驗箱體四周壁面與頂面的多層保溫結構鋪設在內框架與外框架之間，箱體內框架與外框架之間為弱連接結構。高低溫試驗箱體的頂部與底部分別設有一組風管，用于輸運試驗箱體的高低溫氮?dú)狻?br>

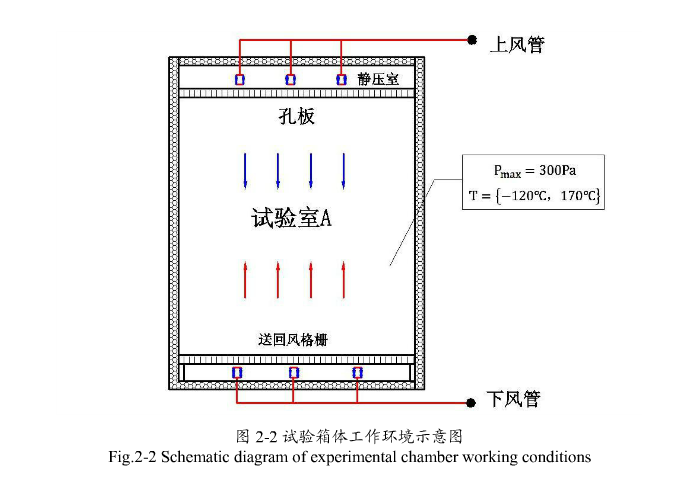

    如圖2-2所示，高低溫環境試驗箱體的內部環境溫度為-120℃~170℃，箱體的內框架直接接觸箱體內高低溫交變氣體環境。箱體內部循環流動的氮?dú)馐瓜潴w的內部承受輕微的正壓，設計壓力為300Pa。 試驗系統上下兩組風管通過進氣歧管分流后進入箱體內部。為了使進氣歧管的氣流更為穩定可控，試驗箱體內頂部、底部均設有一定的空間作為氣體靜壓室，進氣歧管的出口置于靜壓室內。

    試驗箱體除了承受高低溫交變沖擊外，還需承載試驗所需的機械載荷。試驗箱體地面的承載能力必須滿足試驗設備的載荷，頂部設計必須滿足試驗設備的吊掛荷載等需求。
