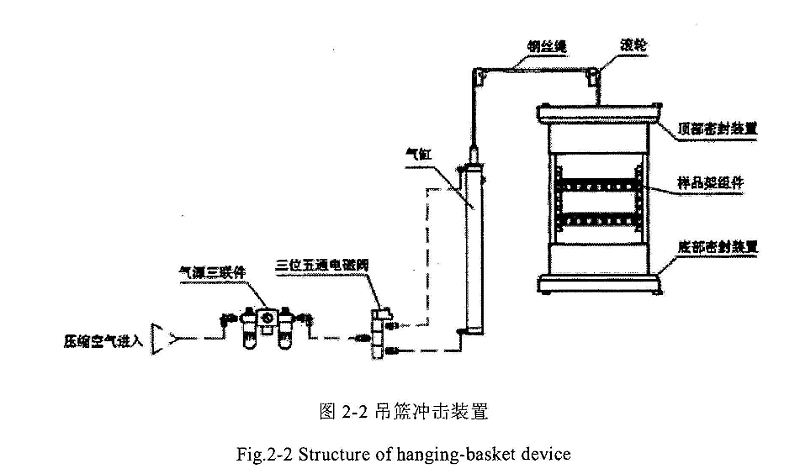

吊籃式冷熱沖擊試驗箱的上部是高溫室下部是低溫室，試驗樣晶固定在吊籃上。吊籃式冷熱沖擊試驗箱的結構如圖2-2所示，裝置通過三位五通電磁閥控制氣缸軸的上下移動，再通過鋼絲繩、滾輪與氣缸軸的配合來驅動吊籃。

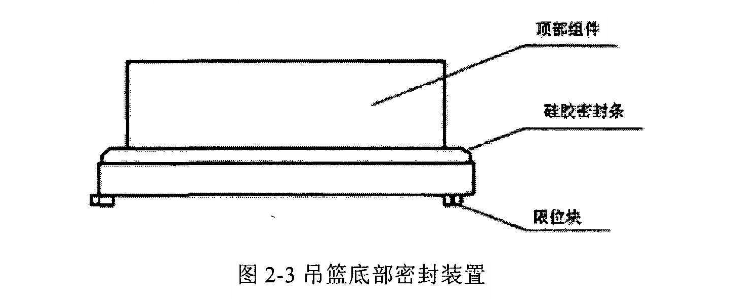

    當試驗樣品需要進行高溫試驗時，氣缸軸向下移動，通過鋼絲繩帶動吊籃向上移動，同時利用氣缸的拉力使吊籃底部密封裝置與試驗箱內壁緊密配合，從而達到高氣密性的效果。吊籃底部密封裝置如圖2-3所示，由頂部組件、硅膠密封條、限位塊組成。頂部組件為隔熱部件，里面填充了保溫棉；硅膠密封條用于保證吊籃移動時的氣密性；密封裝置下方安裝有限位塊，用于固定吊籃的運動軌跡。

    同理，當進行低溫試驗時，氣缸軸向上移動，吊籃則向下移動，同時利用重力使得吊籃頂部密封裝置與試驗箱內壁緊密配合，從而達到高氣密性的效果。
    氣缸上方設置有位置開關，感應器可以感應到氣缸里面活塞的位置，從而調節感應器的位置，就可以調節氣缸軸的伸出距離，也就可以調整吊籃向下移動時壓在箱體隔板上的壓力，并可以防止鋼絲繩松動。
